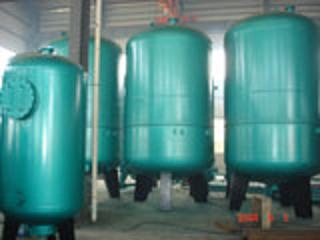

纖維球、纖維束過濾器

【技術性能】 性能項目 具體指標 性能項目 具體指標 單臺處理能力 15-210m3/h 懸浮物去除率 85-96% 過濾速度 30m/h 反洗強度 0.5m3/min.m2 設計壓力 0.6MPa 反洗歷時 20-30min 阻力系數 串聯≤0.3MPa 周期反洗水量比 1-3% 并聯≤0.15MPa 工作周期 8-48h 截泥污量 6-20kg/m2 粗濾(單臺并聯) 進水SS≤100mg/l，出水SS≤10mg/l，10微米粒徑去除率≥95% 精濾(單臺并聯) 進水SS≤20mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% 二級串聯 進水SS≤100mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% 【型號說明】 QL 2000 I Z 纖維球過濾器 過濾器直徑 I串聯、II并聯（單臺不標） 自動（手動、單臺不標） 【單臺過濾器外形結構】   【單臺過濾器技術參數】 型　號 處理量 m3/h 功率 KW a過濾進水 反洗出水 b過濾進水 反洗出水 c排氣 d溢流 地基載荷 t/m2 QL－800 15 4 DN50 DN50 DN32 20 3.2 QL－1000 20 4 DN65 DN65 DN32 20 3.0 QL－1200 30 4 DN80 DN80 DN32 20 3.2 QL－1600 60 7.5 DN100 DN100 DN32 20 3.8 QL－2000 90 11 DN125 DN125 DN32 20 4.2 QL－2400 130 18.5 DN150 DN150 DN40 20 4.4 QL－2600 160 18.5 DN150 DN150 DN40 20 4.5 QL－2800 180 18.5 DN200 DN200 DN40 20 4.7 QL－3000 210 18.5 DN200 DN200 DN40 20 4.9 【單臺過濾器外形尺寸】 型號 DN H H1 H2 H3 Φ R n-d QL－800 800 3597 2866 250 420 1000 300 4-18 QL－1000 1000 3764 3000 220 450 1240 300 4-18 QL－1200 1200 4098 3280 220 480 1432 300 4-22 QL－1600 1600 4364 3480 200 480 1850 450 4-22 QL－2000 2000 4629 3645 210 450 2100 500 8-30 QL－2400 2400 5137 3970 210 500 2500 500 8-30 QL－2600 2600 5282 4070 200 520 2700 500 8-36 QL－2800 2800 5407 4170 200 530 2900 500 8-36 QL－3000 3000 5507 4270 200 550 3100 600 8-36 【串聯、并聯自動(手動)QL型纖維球過濾系統外形結構】   【串聯自動(手動)QL型纖維球過濾系統外形尺寸】 DN L L1 L2 L3 L4 L5 H H1 H2 H3 自重 W 800 3100 1360 780 1200 700 533 3848 420 720 780 3280 1000 3390 1420 840 1320 750 603 3826 420 720 780 3420 1200 3800 1700 950 1500 800 711 4043 540 800 940 3890 1600 4600 2146 1190 1900 800 686 4294 505 1000 1005 4788 2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075 2400 6400 2990 1650 2700 1000 852 4454 389 1100 939 6918 2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286 2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018 3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894 【并聯自動(手動)QL型纖維球過濾系統外形尺寸】 DN L L1 L2 L3 L4 L5 H H1 H2 H3 自重 W 800 3100 1360 780 1200 700 533 3848 420 720 780 3280 1000 3390 1420 840 1320 750 603 3826 420 720 780 3420 1200 3800 1700 950 1500 800 663 4043 540 800 940 3890 1600 4600 2146 1190 1900 800 759 4294 505 1000 1005 4788 2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075 2400 6400 2990 1650 2700 1000 788 4454 389 1100 939 6918 2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286 2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018 3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894 【串、并聯自動(手動)QL型纖維球過濾基礎尺寸】   DN A B C D E 串聯 并聯 800 1230 1230 1200 600 1300 520 1000 1380 1380 1320 660 1360 520 1200 1420 1420 1500 900 1545 603 1600 1730 1730 1900 1300 1994 804 2000 2080 1900 2300 1700 2455 1065 2400 2350 2375 2700 1900 2910 1260 2600 2420 2460 2900 2300 3170 1370 2800 2580 2610 3100 2510 3460 1460 3000 2710 2750 3300 2700 3605 1555   高效纖維束過濾器 【概述】 　　 高效纖維束過濾器是一種結構先進、性能優良的過濾設備。它采用先進的技術，成功地解決了纖維濾料在過濾和清洗過程中存在的問題。更好地發揮了纖維濾料的特長，實現了理想的深層過濾效應。高效纖維過濾技術，它成功地解決了粒狀濾料存在的各種問題，是石英砂等粒狀濾料過濾器的更新?lián)Q代產品。 　　 高效纖維束過濾器曾榮獲國家發明之星獎、首屆中國科學技術博覽會金獎、第45屆布魯塞爾尤里卡世界發明博覽會金獎、國家環保局“最佳實用技術”推廣項目，并獲得中國、美國、德國、法國、英國、芬蘭、意大利、日本等國專利。 　　 高效纖維束過濾器可有效去除水中的懸浮物，并對水中的有機物、膠體、鐵、錳等有明顯的去除作用，與石英砂等粒狀濾料過濾器相比，高效纖維束過濾器具有過濾速度快、精度高、截污容量大、噸水造價低、自耗水量低和占地面積小等優點。可廣泛應用于電力、石油、化工、冶金、造紙、紡織、食品、飲料、自來水、游泳池等各種工業用水和生活用水及其廢水的過濾處理。 主要特點如下： 　　 過濾精度高：水中懸浮物的去除率接近100%，經混凝處理的地表水，進水濁度≤20NTU時，出水濁度可控制在零度。 　　 過濾速度快：設計流速為30m/h，為傳統過濾器的3-5倍。 　　 截污容量大：一般為5-10Kg/m3，是傳統過濾器的2-4倍。 　　 占地面積小：相同出力，占地僅為傳統過濾器的1/3-1/2。 　　 自耗水率低：為周期制水量的1%，傳統過濾器為周期制水量3%以上。 　　 可調性強：過濾精度、截污容量、過濾阻力等參數可根據需要隨意調節。 　　 不需更換濾元：濾元被污染后可方便地進行清洗，恢復過濾性能。 【性能規范表】 性能/規格 30 50 80 100 150 200 250 300 濾層厚度 1300 過濾速度(m/h) 30 濾水量(m3/h) 2.1 6.0 15 24 53 94 147 210 設備凈重(Kg) 200 360 1005 1559 2840 4889 8260 11227 設備運行重量 340 720 2000 2833 9110 16445 28114 40250 過濾壓頭損失 運行初始入口、出口壓差為0.02～0.04MPa失效時入口、出口壓差一般≤0.10MPa最大時不得超過0.20MPa 濾前水懸浮物(濁度) ≤20mg/l(≤20FTU) ≤50mg/l(≤50FTU) 濾后水懸浮物(濁度) ≤1.0mg/l(≤1.0FTU) ≤5.0mg/l(≤5.0FTU) 上向洗強度 3～5L/m2.s相應上向洗流速15m/h 下向洗強度 6～10L/m2.s相應下向洗流速30m/h 清洗空氣壓力 0.05MPa，最大不得超過0.10MPa 最大操作壓力 0.60MPa 截污容量 5～10Kg/m3(濾料) 清洗操作壓力 0.05MPa 清洗空氣強度 約60L/m2.s 清洗時間 20～60min     注：濾前水為經混凝處理的天然水 【工作原理與結構特點】 　　 高效纖維束過濾器是一種性能先進的壓力式纖維束過濾器，它采用了一種新型的束狀軟填料(纖維)作為過濾器的濾元，其濾料直徑可達幾十微米甚至幾微米，并具有比表面積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。微小的濾料直徑，極大地增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會和濾料的吸附能力，從而提高了過濾效率和截污容量。 　　 為充分發揮束裝纖維濾料的特長，在過濾器的濾層內設有加壓室，通過加壓室對纖維的擠壓，使濾層沿水流動的方向的截面逐漸縮小，密度逐漸加大，相應濾層空隙直徑和空隙逐漸減小，實現了理想的深層過濾。當濾層被污染需要清洗再生時，可將加壓室的水排出，處于放松狀態，即可用水方便地進行清洗。高效纖維束過濾器結構見附圖。 【外形尺寸】（點擊下圖可放大) 【管口尺寸表】 型號 原水、上 向洗入口 DN1 清水出口 DN2 下向洗入口 DN3 下向洗出口 DN4 上向洗出口 DN5 清洗空 氣入口 DN6 加壓式 排水口 DN7 排氣 水口 DN8 自控向上 洗入口 DN9 GXNS100－Ⅱ 80 25 65 50 GXNS150－Ⅱ 125 100 80 GXNS200－Ⅱ 150 50 125 100 GXNS250－Ⅱ 200 150 125 GXNS300－Ⅱ 250 200 200 150 【結構尺寸表】 型號 H H1 H2 H3 H4 H5 H6 H7 GXNS100－Ⅱ 4290 1500 170 300 600 1050 1500 1100 GXNS150－Ⅱ 4565 155 375 GXNS200－Ⅱ 4954 165 400 GXNS250－Ⅱ 5435 240 550 700 1150 1600 GXNS300－Ⅱ 5775 280 570 1175 1650 , 型號 L1 L2 L3 L4 L5 L6 Φ a b GXNS100－Ⅱ 690 450 130 700 485 250 985 140 100 GXNS150－Ⅱ 910 655 195 950 680 350 1450 220 180 GXNS200－Ⅱ 1200 850 250 1200 880 450 1800 250 200 GXNS250－Ⅱ 1450 1025 300 1500 1050 450 2000 350 300 GXNS300－Ⅱ 1700 1200 350 1800 1200 500 2400 350 300
